DNP3工业通信协议简介

发布时间：

2025-07-03

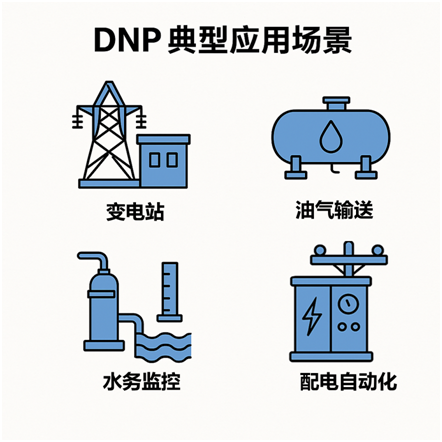

DNP3协议（Distributed Network Protocol是一种专门为工业控制系统(ICS)和监控与数据采集(SCADA)系统设计的通信协议标准，最初是为电力公用事业行业设计的，特别是用于变电站自动化系统。随着时间推移，其应用范围已扩展到水务、石油天然气、交通信号控制等多个工业领域。

一、DNP3协议的技术特点

1. 面向对象的数据结构

DNP3采用面向对象的设计思想，将设备状态、测量值、控制命令等抽象为不同的“对象类型”（Object Types），并通过索引（Index）进行寻址。这种设计简化了协议结构，提高了可扩展性。

例如：

每个对象可定义不同的变化方式（变化触发、周期传输）、精度和时间戳。

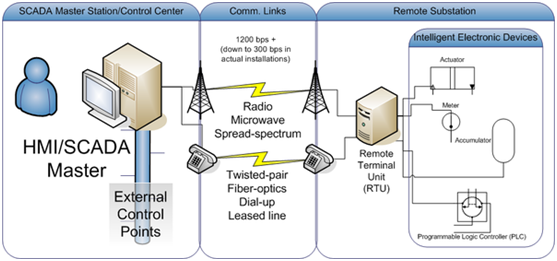

2. 主从结构 + 多主站支持

DNP3支持传统的主从通信架构，但与Modbus等协议不同，它允许一个从设备同时被多个主站访问（Multi-Master），这对现代SCADA系统多中心管理至关重要。

3. 事件驱动的数据传输机制

传统协议通常采用轮询方式，即主站周期性读取所有数据，效率低、占用带宽。而DNP3引入事件驱动机制：从设备在本地判断数据是否“发生变化”，只在变化时报告主站，大大节省了通信资源。

4. 支持时间同步与时间戳

DNP3协议支持时间同步命令（TIME_SYNC），可将主站时间同步至RTU/IED，并为采集到的数据打上时间戳，适用于精确事件记录、故障分析等应用。

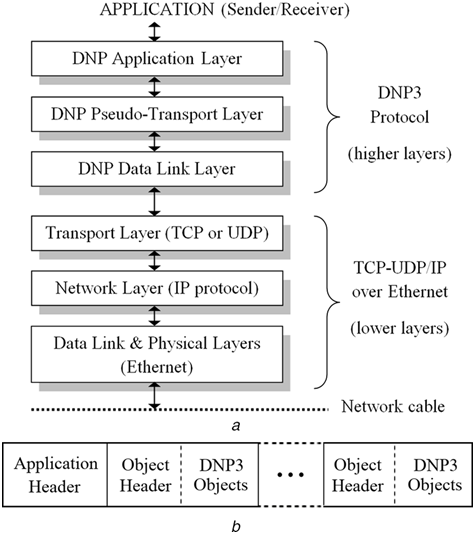

5. 数据分层结构清晰

DNP3协议堆栈分为三层：

二、DNP3通信流程

1. 连接建立：主站通过链路层建立通信链路；

2. 时间同步：主站向从站发送时间同步命令；

3. 初始化读取：主站发送“全数据请求”，读取当前状态；

4. 事件传输：从站监测数据变化，将事件上报主站；

5. 控制命令下发：主站下发遥控（如断路器合/分闸）或设定命令；

6. 确认与应答：从站执行后返回确认信息。

三、DNP3与其他协议对比
